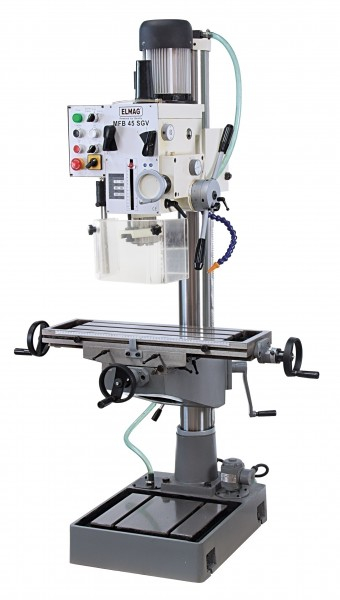

REZKALNO-VRTALNI STROJ MFB 45 SGV

Šifra izdelka: 45616

Šifra2: EL-82101

MFB 45 SGV zna vse: ploskovno in stebelno rezkanje, vrtanje, grezenje, povrtavanje in rezanje navojev. Stroj je opremljen s precizno po višini nastavljivo koordinatno križno mizo. Zahvaljujoč konstrukciji, ki omogoča veliko odstojanje od osnovne plošče 1.280 mm je primeren tudi za obdelavo visokih obdelovancev. Dodatno fleksibilnost mu daje tudi rezkalna glava, ki je nagibna, vrtljiva in po višini prestavljiva. Kot pomembne funkcije so še avtomatsko podajanje pinole v treh stopnjah, funkcija rezanja navojev in integriran sistem hlajenja z rezer voarjem v osnovnem podstavku stroja.

Univerzalni stroj z avtomatskim pomikom pinole
Kapaciteta rezkanja O 80 / 32 mm
Kubatura 730 x 210 x 790 mm
Previs 270 mm
Hod mize 475 x 180 mm
Nagibna rezkalna glava ± 90°
Pogonski motor 2-stopenjski 1.100 W / 850 W, 400 V
12 stopenj hitrosti 75 - 3.200 O/min
Desno in levo vrtenje
Delovni modusi vrtanje / rezkanje in rezanje navojev
Avtomatsko podajanje pinole, 3-stopnje 0,10 / 0,18 / 0,28 mm/O
Precizno fino podajanje
Rezkalno vreteno s preciznimi vležajenjem
Pritezno vreteno za varno delo
Zaščita priteznega vretena
Globinski prislon s skalo
Lahko tekoča, precizna križna miza s T-utori in zbiralcem emulzije
Integriran hladilni sistem s povratnim vodom, rezervoar v podnožju stroja
Zasilna STOP tipka / podnapetostna zaščita

Kapaciteta vrtanja v jeklo (mm): 45
Kapaciteta navojev (M): 20
Kapacit.rezkanja ploskovno (mm): 80
Kapacit.rezkanja stebelno (mm): 32
Konus v pinoli (MK): 4
Obrati v stopnji 1 (v/min): 75-1600
Obrati v stopnji 2 (v/min): 150-3200
Število stopenj obratov: 12
Hod pinole (mm): 120
Premer stebra (mm): 115
T-utori, velikost (mm): 14
Hod rezkalne glave (mm): 440
Previs (mm): 270
Nagib rezkalne glave (°): +-90
Razdalja pinole do mize (mm): 0-790
Razdalja pinole do podst. (mm): 1280
Površina rezkalne mize mm): 730x210
Hod mize X x Y (mm): 475x180
Višinski hod mize (mm): 515
Avtomatski pomik pinole (mm/v): 0,10/0,18/0,28
Št.stopenj pomika pinole: 3
Moč motorja (W): 2 stopnji: 1100/850
Črpalka emulzije (W): 40
Priključna napetost (V/Hz): 400/50-60
Kubatura (mm): 730x210x790
Dolžina x širina (mm): 1115x1100
Višina (mm): 2110
Teža (kg): 350
